89型阻火呼吸阀
    89型呼吸阀是维护储罐气压平衡,减少介质挥发的安全节能产品,呼吸阀充分利用储罐本身的承压能力来减少介质排放,其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。当罐内介质的压力在呼吸阀的控制操作压力范围之内时,呼吸阀不工作,保持油罐的密闭性;当往罐内补充介质,使罐内上部气体空间的压力升高,达到呼吸阀的操作正压时,压力阀被顶开,气体从呼吸阀呼出口逸出,使罐内压力不在继续增高;当往罐外抽出介质,使罐内上部气体空间的压力下降,达到呼吸阀的操作负压时,罐外的大气将顶开呼吸阀的负压阀盘顶开,使外界气体进入罐内,使罐内的压力不再继续下降,让罐内与罐外的气压平衡,来保护储罐的安全装置。

呼吸阀分类:

1、防爆阻火呼吸阀 (HXF-IZ型)               2、全天候呼吸阀 (HXF-I型)

3、89型阻火呼吸阀(HXF-89型)         4、液压安全阀(HXF-Y型)

5、呼吸人孔(HXF-HR型)                    6、单呼阀 (HXF-V型)

7、紧急放空人孔(HXF-JR型)              8、快开式呼吸阀(HXF-IK型)

9、带双接管呼吸阀 (HXF-II型)               10、带双接管阻火呼吸阀 (HXF-IIZ型

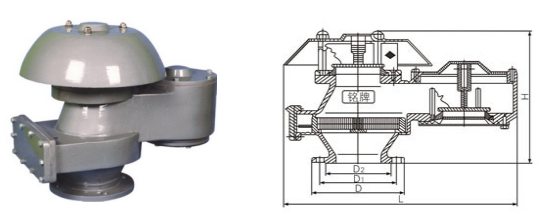

89型阻火呼吸阀(HXF-89型):



DN 50 80 100 150 200 250 300
2" 3" 4" 6" 8" 10" 12"
L 395 480 550 780 900 1020 1020
H 405 480 575 680 780 905 905

89型 呼吸阀技术参数:

型号 Mode HXF-89型 规格Size DN25-DN300 PN0.6-PN2.5 RF
壳体材质
Body Materials
AL CS 304 316 316L 导杆材质
Guide Rod
AL 304 316 316L
螺帽螺栓
Bolt/Nut
CS 304 316 316L 密封垫片
Gasket Seal
石墨垫片 金属垫片 聚四氟乙烯
Graphite gasket Medal gasket PTFE
正压阀盘材质
Positive valve plate
CS 304 316 316L/F4 负压阀盘材质
Vacuum valve plate
聚四氟乙烯 F4
正压阀盘压力
Positive Pressure
+36 mmH2O ~ +1000mmH2O 负压阀盘压力
Vacuum Pressure
-25 mmH2O ~ -65mmH2O
压力等级
Pressure Group
A级 B级 C级 D级 环境温度
Ambient Temper
CS:-30℃~+350℃SS:-80℃~+350℃
连接方式
Joint Type
法兰连接螺纹连接
Flange Threaded
法兰标准
Flange Standard
JB GB HG ANSI SH JIS
设计制造检测标准
Manufacture Standard
SY/T0511-1996 GB5908-86 外表处理
Coating
CS: paint SS:NO Paint

安装维修保养:

1.为了呼吸阀使用安全,应在3-6个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活,导杆及阀盘接触密封面有无损坏,如有损坏应立即调换。在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。新阀启用时,应安装前清除阀盘间的防震物,否则呼吸阀将失灵。
2.呼吸阀应安装在储罐气源的最高点,以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐,呼吸阀应尽量安装在罐顶中央顶板范围内,对于罐顶需设隔热层的储罐、可安装在梯子平台附近;
3.当需要安装两个呼吸阀时,它们与罐顶中心应对称布置.

订货须知:

订货时请注明:产品名称 公称通径 公称压力 材质 连接方式 介质等详细参数。
