防爆波纹阻火器主要有两种，一种是用于石油化工等行业管线上的管道防爆波纹阻火器，另一种是主要用于储罐上的储罐防爆波纹阻火器。管道防爆波纹阻火器是安装在管道上用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。通常装在输送或排放易燃易爆气体的管线上。如火炬、加热燃烧系统、石油气体回收系统或其它易燃气体系统。管道防爆波纹阻火器与储罐防爆波纹阻火器都是石油、化工、能源、环保等行业不可缺少的安全保障设备。
管道防爆波纹阻火器综合引进国外先进技术，结合国内自主研发的不锈钢防爆波纹阻火板，具有结构紧凑、可靠性高，阻火芯件防爆、防腐、阻火性能强、便于清洗等优点，特别适合于氢气、氮气、氧气、液化气等特殊介质。
阻火器分类：
1.抽屉式阻火器（ZHQ-II型） 2.氧气阻火器（ZHQ-F1/F2型）
3.阻爆轰型阻火器（ZHQ-Z型） 4.阻火透气帽（ZHQ-TQM型）
5.砾石阻火器（ZHQ-L型） 6.储罐防暴波纹阻火器（ZHQ-I型）
7.管道防暴波纹阻火器（ZHQ-B型） 8.天燃气阻火器（ZHQ-T型）
管道防爆波纹阻火器主要性能与用途：
1、输道可燃性气体的管道上。
2、火炬系统、油气回收系统。
3、加热炉燃料气的管网系统。
4、气体净化通过系统。
5、煤矿瓦斯排放系统及乙炔、氢气系统等。
6、易燃易爆溶剂系统
执行标准：
1、GB13347-92《石油气体管道阻火器阻火性能和试验方法》
2、SH/T3413-99 《石油化工石油气管道阻火器选用、检验及验收》
3、HG/T20570.19-95 《阻火器的设置》

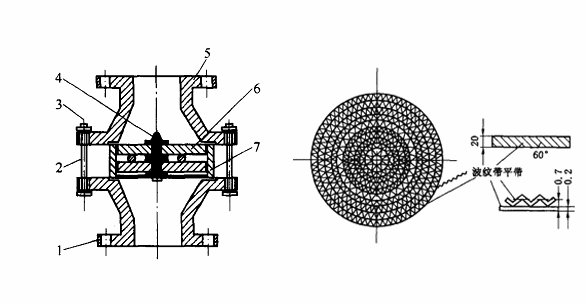

管道防爆波纹阻火器（ZHQ-B型）

|
DN
|
25
|
40
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
|
1＂
|
11/2＂
|
2＂
|
3＂
|
4＂
|
5＂
|
6＂
|
8＂
|
10＂
|
|
L
|
195
|
245
|
220
|
280
|
325
|
395
|
427
|
496
|
593
|
|
H
|
200
|
240
|
236
|
270
|
274
|
280
|
288
|
306
|
320
|
|
型号
Model
|
ZHQ-B
|
规格
Size
|
DN25-DN350 PN0.6-PN5.0
|
|
壳体材质
Body Materials
|
CS 304 316 316L
|
阻火层材质
Guide Rod
|
304 316 316L
|
|
螺帽螺栓
Bolt/Nut
|
CS 304 316 316L
|
密封垫片
Gasket Seal
|
石墨垫片 金属垫片 聚四氟乙烯
Graphite gasket Medal gasket PTFE
|
|
防爆等级
Explosion Group
|
BS 5501:IIA IIB IIC
|
环境温度
Ambient Temper
|
CS:-30℃~+350℃
SS:-80℃~+350℃
|
|
连接方式
Joint Type
|
法兰连接 螺纹连接
Flange Threaded
|
法兰标准
Flange Standard
|
JB GB HG ANSI SH JIS
|
|
设计制造检测标准
Manufacture Standard
|
GB5908-86 GB/T13347-1992
|
外表处理
Coating
|
CS: paint SS:NO Paint
|
安装与维护保养：
1、 为了确保管道防爆波纹阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读说明书，并仔细核对标牌与所装管线要求是否一致。
2、 管道防爆波纹阻火器上的流向标记必须与介质流向一致。 每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
3、 被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。
4、 清洗管道防爆波纹阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。 重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。
订货须知：
订货时请注明：产品名称 公称通径 公称压力 材质 连接方式 介质等详细参数。
|
