   阻火器

管道防爆波纹阻火器 储罐防爆波纹阻火器 抽屉式阻火器 阻火透气帽
阻爆轰型阻火器 砾石阻火器 氧气阻火器
砾石阻火器

   砾石阻火器(又名防火器),阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。阻火器的阻火层结构有砾石型、金属丝网型或波纹型。适用于可燃气体管道,如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。本阀可与呼吸阀配套使用,亦可单独使用。
   砾石阻火器是用来阻止氢气火焰向外蔓延的安全装置。它由一种能够通过气体的、具有许多细小通道或缝隙的固体材料(阻火元件)所组成。要求阻火元件的缝隙或通道尽量小,因而当火焰进入阻火器后,被阻火元件分成许多细小的火焰流,由于传热作用(气体被冷却)和器壁效应,火焰流猝灭。

阻火器分类:

1.抽屉式阻火器(ZHQ-II型)                2.氧气阻火器(ZHQ-F1/F2型)

3.阻爆轰型阻火器(ZHQ-Z型)            4.阻火透气帽(ZHQ-TQM型)

5.砾石阻火器(ZHQ-L型)                    6.储罐防暴波纹阻火器(ZHQ-I型)

7管道防暴波纹阻火器(ZHQ-B型          8.天燃气阻火器(ZHQ-T型)

砾石阻火器主要性能与用途:

1、输道可燃性气体的管道上,火炬系统、油气回收系统。
2、加热炉燃料气的管网系统,气体净化通过系统。
3、煤矿瓦斯排放系统及乙炔、氢气系统等,易燃易爆溶剂系统
4、阻爆性能合格,连续13次阻爆性能试验 ,每次均能阻火。
5、阻火器壳体承受不小于0.9MPa的水压试验,无泄漏
6、耐烧性能合格,耐烧试验1小时,在此期间无回火。

执行标准:

1、GB13347-92《石油气体管道阻火器阻火性能和试验方法》
2、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》
3、HG/T20570.19-95《阻火器的设置》

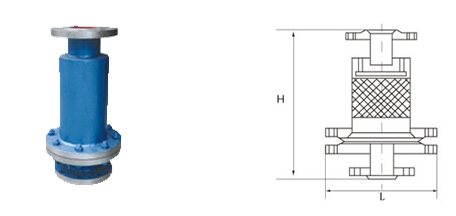

砾石阻火器(ZHQ-L型):



DN 15 20 32 40 50 65 80 100
1/2" 3/4" 11/4" 11/2" 2" 21/2" 3" 4"
L 57 57 89 89 108 159 159 159
H 365 365 420 420 465 465 550 550

型号
Model
ZHQ-L  规格
Size
DN25-DN350  PN0.6-PN5.0
壳体材质
Body Materials
CS 304 316 316L 阻火层材质
Guide Rod
304 316 316L
螺帽螺栓
Bolt/Nut
CS 304 316 316L 密封垫片
Gasket Seal
石墨垫片 金属垫片 聚四氟乙烯
Graphite gasket Medal gasket PTFE
防爆等级
Explosion Group
BS 5501:IIA IIB IIC 环境温度
Ambient Temper
CS:-30℃~+350℃
SS:-80℃~+350℃
连接方式
Joint Type
法兰连接 螺纹连接
Flange Threaded
法兰标准
Flange Standard
JB GB HG ANSI SH JIS
设计制造检测标准
Manufacture Standard
GB5908-86  GB/T13347-1992 外表处理
Coating
CS: paint SS:NO Paint

安装与维护保养:

1、为了确保阻火器的性能达到使用目的,在安装阻火器前,必须认真阅读厂家提供的说明书,并仔细核对标牌与所装管线要求是否一致。 阻火器上的流向标记必须与介质流向一致。
2、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。 被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。
3、清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。
4、重新安装阻火层时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。

订货须知:

订货时请注明:产品名称 公称通径 公称压力 材质 连接方式 介质等详细参数。
