阻爆轰型阻火器
    阻爆轰型阻火器是适用于石化、化工、轻工等行业的可燃气体输送过程中的安全装置。我公司生产制造的阻爆轰型阻火器的经过严谨的阻火理论设计和精密专用的机械设备加工制造而成。

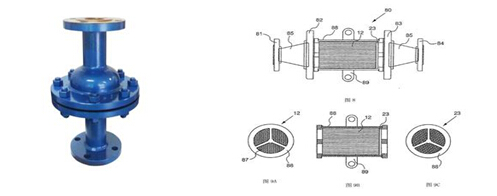

    产品由芯件和壳体两部分组成,芯件是核心,由两层超薄的不锈钢钢带,一条被压成波N形,另一条平面钢带则将它围绕圆心紧紧缠绕而成。从而构成无数个端面,是小三角型直通流道,而且在芯件内部有一条十字结构的支架(或在表面压上丫形架)借以增强芯件的牢靠性,避免芯件被点燃的介质所产生的爆炸压力冲散。介质从三角形狭道中通过,管道防爆波纹阻火器也正是通过它来阻止火焰在管道中的蔓延,其原理为“器壁效应”,就是火焰与器壁的碰撞进行能量转换,降低了温度。以此原理来设计三角形的高度阻止火焰的通过,再加上足够长的流道长充来吸收火焰的热量,使其在芯件中熄灭,避免了气体在芯件的另一端被复燃的可能性

阻火器分类:

1.抽屉式阻火器(ZHQ-II型)                   2.氧气阻火器(ZHQ-F1/F2型)

3.阻爆轰型阻火器(ZHQ-Z型)               4.阻火透气帽(ZHQ-TQM型)

5.砾石阻火器(ZHQ-L型)                       6.储罐防暴波纹阻火器(ZHQ-I型)

7管道防暴波纹阻火器(ZHQ-B型             8.天燃气阻火器(ZHQ-T型)

阻爆轰型阻火器适用场所:

1、输道可燃性气体的管道上,火炬系统、油气回收系统。
2、加热炉燃料气的管网系统,气体净化通过系统。
3、煤矿瓦斯排放系统及乙炔、氢气系统等。

执行标准:

1、GB13347-92《石油气体管道阻火器阻火性能和试验方法》
2、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》
3、HG/T20570.19-95《阻火器的设置》

阻爆轰型阻火器(ZHQ-Z型):





       结构形式               普通型                     阻爆燃型                  阻爆轰型
      安全间隙mm           MESG≥0.9                 0.5
       使用范围            储罐 管端放空                放空管 放空管              爆轰管道
        阻火级别                            IIA                                               IIB                                      IIC

公称通径(DN)

D1

D2

H(PN16)

40

18*3

157*3.5

330

50

25*3

57*3.5

330

65

32*3.5

73*4

365

80

38*3.5

73*4

375

100

48*3.6

89*4

390

安装与维护:

1、为了确保阻爆轰型阻火器的性能达到使用目的,在安装阻火器前,必须认真阅读说明书,并仔细核对标牌与所装管线要   求是否一致。
2、阻爆轰型阻火器上的流向标记必须与介质流向一致。 每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺     陷。
3、被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。
4、清洗阻爆轰型阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。 重新安装阻   火层时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。

订货须知:

订货时请注明:产品名称 公称通径 公称压力 材质 连接方式 介质等详细参数。
